Descripción

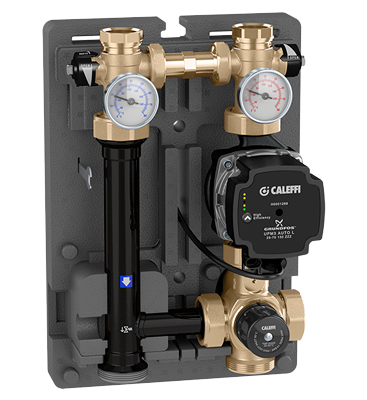

El grupo regulador de temperatura Caleffi tiene como función principal mantener, de manera constante, la temperatura seleccionada en la válvula mezcladora en los sistemas de calefacción de baja temperatura por piso radiante o sistema de radiadores. Está equipado con una bomba circuladora de alta eficiencia, una válvula mezcladora termostática de 3 vías, termómetros a la ida y retorno del circuito, válvulas esferas de corte para el circuito secundario y una carcasa de poliuretano como aislante del equipo.
La unidad permite intercambiar la posición de la dirección del flujo (ida y retorno) de izquierda a derecha, dependiendo de los requerimientos de la instalación. El grupo es compatible con el SEPCOLL serie 559 con 125 mm de distancia entre centros de conexiones. La válvula by-pass diferencial (519006), el termostato de seguridad (165004) y el soporte para montaje (165001) son opcionales.
Funcionamiento
El componente regulador dentro de la válvula termostática de 3 vías cuenta con un sensor de temperatura totalmente inmerso en la salida del agua mezclada en la cámara del cuerpo de la válvula. Expandiéndose y contrayéndose asegura continuamente una correcta proporción de agua caliente proveniente de la caldera y de agua de retorno del circuito de calefacción.
La mezcla de agua es regulada por un cartucho interno formado por un pistón que se desliza dentro de un cilindro ubicado entre el flujo de agua caliente y el flujo del agua de retorno del sistema. Incluso si la temperatura del agua proveniente de la caldera o la del circuito de retorno cambian, la válvula mezcladora automáticamente ajusta los rangos de flujo hasta obtener la temperatura ajustada.
Características principales
- Con aislamiento.
- Presión máxima de servicio: 10 bar.
- Temperatura máxima de servicio: 100 °C.
- Alimentación: 230 V - 50/60 Hz.
- Conexión lado instalación: 1” H.
- Conexión lado caldera: 1 1/2” M.
- Intereje: 125 mm utilizable con SEPCOLL.
- Reversibles der. - izq.
