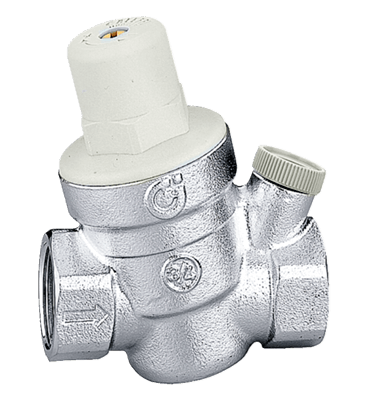

Válvula reguladora de presión Caleffi con conexión para manómetro

Las válvulas reguladoras de presión son dispositivos que, instalados en la red hídrica privada, reducen y estabilizan la presión de acometida, que en general es demasiado alta y variable para el funcionamiento correcto de los sistemas domésticos. La serie 533. está realizada para pequeñas instalaciones, por ejemplo, en apartamentos, y como órgano de protección del acumulador, donde tienen gran importancia las dimensiones y la ausencia de ruido. La válvula cuenta con una conexión para instalar un manómetro para poder medir la presión del fluido que circula dentro del sistema.

La válvula reguladora de presión basa su funcionamiento en el equilibrio de dos fuerzas en contraposición: 1 el empuje del muelle hacia la apertura de la sección de paso. 2 el empuje de la membrana hacia el cierre de la sección de paso.

Funcionamiento con suministro: Cuando se abre una salida de agua, la fuerza del resorte supera la fuerza contraria ejercida por la membrana, el obturador baja y abre el paso del agua. Cuanto más aumenta la demanda de agua, tanto más disminuye la presión debajo de la membrana, lo que permite un flujo mayor de líquido a través de la sección de paso.

Funcionamiento sin suministro: Cuando las salidas de agua están completamente cerradas, la presión aguas abajo aumenta y empuja la membrana hacia arriba. Como consecuencia, el obturador cierra la sección de paso manteniendo la presión constante en el valor calibrado. Si la fuerza ejercida por la membrana supera aun mínimamente la del resorte, el dispositivo se cierra.
