Descripción

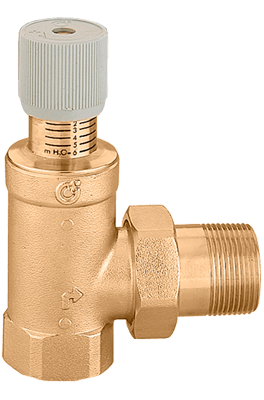

Válvula de presión diferencial Caleffi se utiliza en instalaciones donde puede haber notables variaciones de caudal, por ejemplo, las que tienen un gran número de válvulas termostáticas o válvulas motorizadas de dos vías. Asegura una recirculación del líquido proporcional al número de válvulas que se cierran, limitando el valor máximo de la presión diferencial generada por la bomba.
En las plantas de agua refrigerada con bombas de elevada altura manométrica, se utiliza la versión con campo de calibración de 100 a 400 kPa.
Funcionamiento
Regulando la compresión del resorte con el mando, se modifica el equilibrio de las fuerzas que actúan sobre el obturador y, por lo tanto, se varía la presión de actuación de la válvula. El obturador se abre, activando el circuito de by-pass, sólo cuando la presión diferencial que actúa sobre él genera un empuje superior al del resorte. De este modo se produce la descarga del agua por la salida y se reduce la diferencia de presión entre los dos puntos de la instalación donde está instalada.
La válvula de presión diferencial mantiene el punto de funcionamiento de la bomba lo más cerca posible de su valor nominal. Si no se utiliza una válvula de by-pass, cuando el caudal en el circuito disminuye a causa del cierre parcial de las válvulas de dos vías, las pérdidas de carga aumentan. La válvula de presión diferencial, tarada a la presión estática nominal de la bomba, deriva el caudal ΔG para limitar el aumento de presión.
Características principales
- Presión máxima de trabajo: 10 bar.
- Rango de temperatura del fluido: 0–110 °C.
- Porcentaje máximo de glicol: 30 %.
- Fluido de utilización: agua técnica, soluciones de glicol.
